智能三相用电检查仪

一、主要功能及特点

1. SY3002智能三相用电检查仪具有6路输入（3路电压、3路电流），支持三相四线和三相三线接线方式。

2. 真彩色TFT显示，触摸屏操作，可实时同屏显示电压和电流真有效值、相位、频率、功率、功率因数等电参数，测量结果以向量图、幅值、相位、一次等多种方式显示。

3. 数字信号处理技术，抗干扰能力强，测量得到RMS真有效值和基波相位值，快速准确，可用于波形失真严重的现场环境。

4. 可显示三相电压、电流基波幅值、2～50次谐波含有率和柱状图，具有电能质量分析功能；可实时显示三相电压、电流波形。

5. 可根据用户不同负载类型实时进行三相三线制192种和三相四线2304种接线错误判定，可直接显示功率表达式和错误接线图，并进行追补电量计算。

6. 具有光电脉冲输入输出接口（两个输入，一个输出），具备三相电能表误差校验和常数校核功能,支持主副表同时校准。

7. 具有485和红外接口，可进行电能表抄表，读取电能表内部测量结果。

8. 具有仪表内部温度测量功能。

9. 支持2G以上大容量TF卡存储，可以存储接线检查、电表校验和趋势图，数据方便导入Excel。

10. 可选配500A、1500A等电流钳，测量CT变比。

11. 支持软件校准，内部无硬件校准，稳定度好，年变差小。

12.配有蓝牙和USB接口，可以连接安卓手机，利用联机APP扩充更多功能：

1）可实现对复杂的现场测量或调试进行多样化远程技术指导（通过APP、QQ、微信等实时方式分享测量结果）；

2）可对每一个现场的测量数据、工作环境及工作人员等情况进行详细的记录，试验结果按自定义模板导出为word文件；

3）保存时生成地理位置信息，可以添加现场照片、可以添加文字备注等；

4）带负荷测试时也可直接生成word报告；

5）可以选配蓝牙打印机利用APP现场打印。

二、测量显示界面

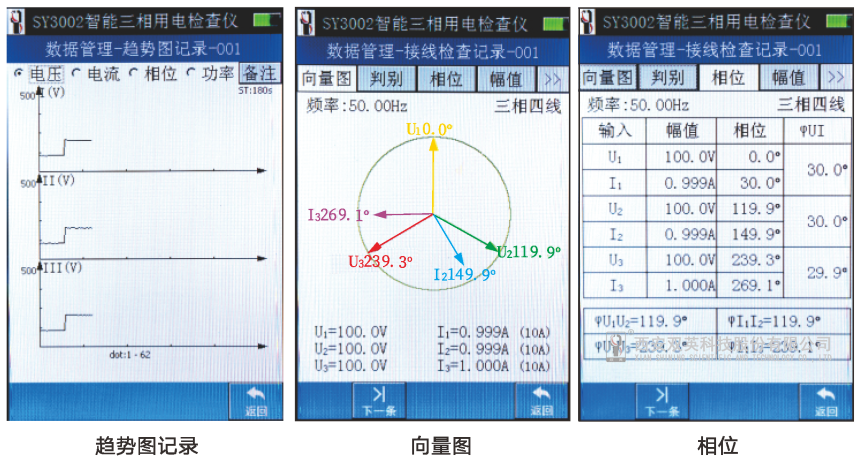

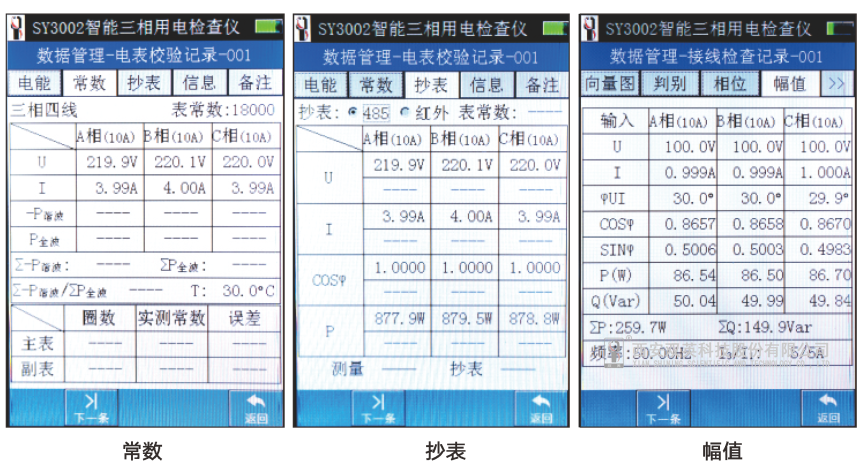

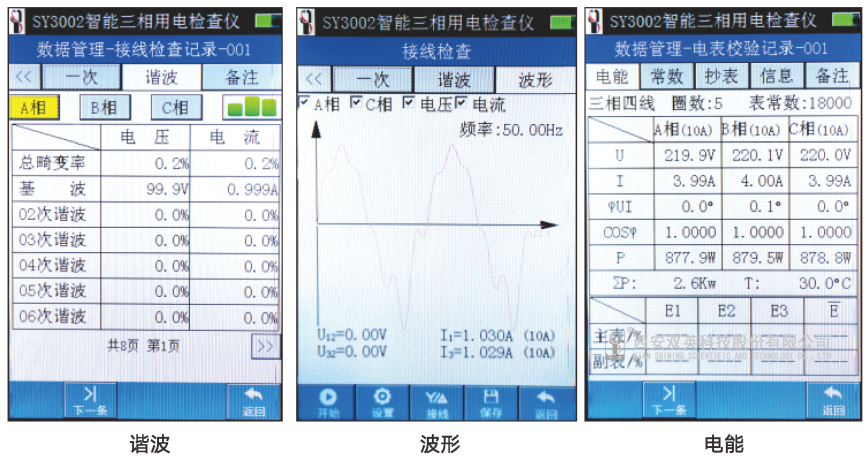

每次测量得到的数据或保存在记录中的测量结果都可以按照向量图、相位、幅值、一次侧、谐波、判别结果、备注等不同方式来显示其中的信息，用户可以根据自己的需要进行选择查看

基本误差

幅值测量误差：

频率、相位测量误差：

电能计量误差:
